MD1-FttH Einzel-Mauerdurchführung

Geh zurück

Die MD1 FttH (Fibre to the home) ist ein gas- und wasserdichtes Mauerdurchführungssystem für Mikrorohre und Kabel.

Die Verschlusskappe mit Einfüllöffnung wird durch eine Verankerung im Bohrloch fest auf der Außenseite des Gebäudes platziert. Das Befestigen mit zusätzlichem Verschrauben ist nicht erforderlich.

Durch die Verwendung des PU Expansionsharzes wird eine Abdichtung gegen Gas und Wasser gewährleistet. Die Verpackung des Gießharzes enthält eine ausreichende Menge, um eine optimale Abdichtung sicherzustellen. Nach dem Einfüllen des Harzes schäumt dieses auf und befüllt die gesamte Durchführung. In kürzester Zeit ist das Harz ausgehärtet. Kleinere Beschädigungen an der Außenseite des Mauerwerks werden gleichzeitig ausgeglichen.

Um die Mauerdurchführung von innen abzudichten empfehlen wir die Verwendung der MD+ Dichtungspaste oder unsere oberirdische Hauseinführung, das FttH 90° Einführungselement. Es hat einen integrierten Biegeradius zum sicheren Biegen von FttH Mikrorohren oder Kabeln und ermöglicht so das Einblasen der Fasern auch nach der Installation.



Produktbroschüre MD1-FttH und Glasfaserkatalog
direkt zum Download

Download MD1 Flyer        Download MD1 Flyer





Produktblatt herunterladen

FttH duct seal

  • Universell geeignet für Mikrorohre und Kabel
  • Das Ausschäumen längs des Bohrlochs und an der Außenwand gewährleistet absolute Dichtheit
  • Gas- und wasserdicht bis 2,0 bar
  • Schnelle und einfache Montage ohne Spezialwerkzeug
  • Keine aufwändige Kernlochbohrung notwendig

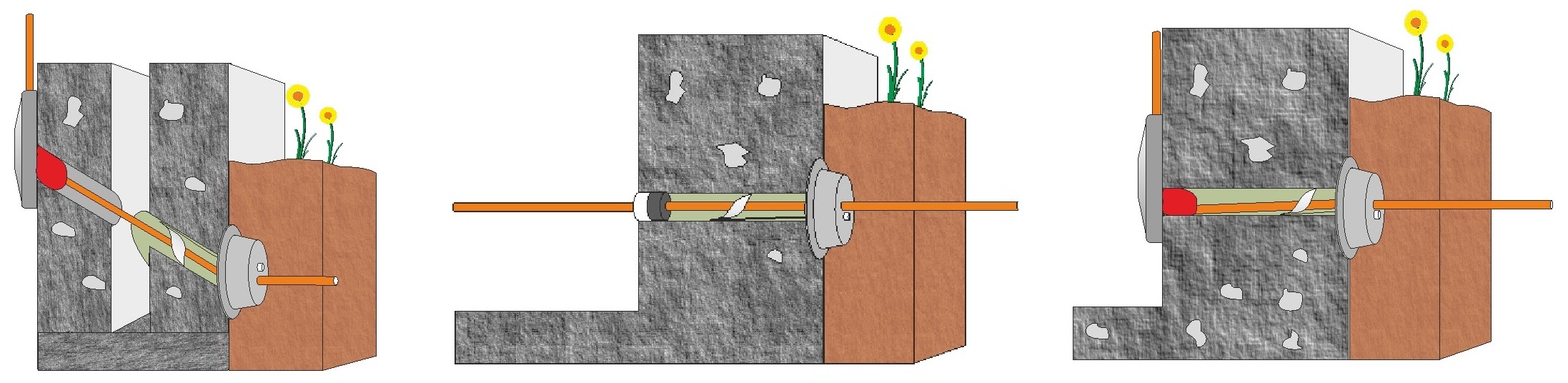

  • Auch für schräge Durchführungen geeignet
  • Geeignet zum Abdichten von Bohrungen in den gängigsten Wandarten mit Abdichtungen nach DIN 18533 sowie Wänden aus WU-Beton mit Beanspruchungsklasse 1 und 2 (Gas- und Wasserdicht, Prüfdruck 2 bar).
  • Erfüllt die DIN 18322 Kabelleitungstiefbauarbeiten
  • Hohe mechanische Festigkeit, beständig gegen Erdbewegungen, Erschütterungen und Vibrationen
  • Über 30 Jahren praxiserprobt, in vielen Telekom / FO-Netzwerke installiert

Auswahltabelle MD1-FttH

Durchmesser Mikrorohre / Kabel Durchmesser Bohrung Artikelnummer
4mm - 8mm 16mm - 20mm 80219 / 80219.3
10mm - 12mm 22mm - 25mm 80219 / 80219.6
14mm - 20mm 32mm - 40mm 80221

Lieferumfang eines Satzes

Artikelnummer 80219
Artikelnummer 80221
MD1-FttH 1x4-12mm MD1-FttH 1x14-20mm
  • MD1-FttH Verschlusskappe
  • Verankerung (klein)
  • 2-Komponenten Spritze 25ml - PU Gießharz Typ 2235
  • Schutzhandschuhe
  • Schmirgelleinen
  • MD1-FttH Verschlusskappe
  • Verankerung (groß)
  • 2-Komponenten Mischbeutel 80g - PU Gießharz Typ 2566
    im praktischen Zweikammer-Mischbeutel mit Einfüllöffnung
  • Schutzhandschuhe
  • Schmirgelleinen
Artikelnummer 80219.3
Artikelnummer 80219.6
SET - MD1-FttH + FttH 90° Einführungselement für 1x4-8mm SET - MD1-FttH + FttH 90° Einführungselement für 1x10-12mm
  • FttH 90° Einführungselement; 1x4-8mm
  • MD1-FttH Verschlusskappe
  • Verankerung (klein)
  • 2-Komponenten Spritze 25ml - PU Gießharz Typ 2235
  • Schutzhandschuhe
  • Schmirgelleinen
  • FttH 90° Einführungselement 1x10-12
  • MD1-FttH Verschlusskappe
  • Verankerung (klein)
  • 2-Komponenten Spritze 25ml - PU Gießharz Typ 2235
  • Schutzhandschuhe
  • Schmirgelleinen



Abmessungen Verschlusskappe

Außendurchmesser Innendurchmesser Höhe
106 mm 72 mm 24 mm



Technische Daten - Expansionsharz

Artikelnr. 80219 - 2-Komponenten Spritze 25ml, PU Expansionsharz Typ 2235

Eigenschaften Einheit Wert
Start der Expansionszeit Sekunden 20
Ende der Expansionszeit Minuten
Aushärtezeit Minuten 5

Artikelnr. 80221 - 2-Komponenten Mischbeutel 80g, PU Expansionsharz Typ 2566

Eigenschaften Einheit Wert
Start der Expansionszeit Sekunden 60
Ende der Expansionszeit Minuten 5
Aushärtezeit Minuten 10

Generell

Eigenschaften Einheit Wert
Druckbelastbarkeit N / cm² > 60
Dichte kg / m³ > 50
Gas-und Wasserdichtheit 1,0 bar 30 Tage kein Austritt
Gas-und Wasserdichtheit 2,0 bar 24H kein Austritt
Volumenbeständigkeit in Wasser Würfel 10 x 10cm Keine Veränderung
Temperaturzyklen, -20°C bis +40°C 10 aufeinanderfolgende Zyklen Kein Austritt
Vibrationstest 10 Hz/Amplitude 3mm 240 Stunden Kein Austritt
Axiale Zugkraft Durchmesser x 10 N Kein Austritt
Auszugsfestigkeit FttH Mikrorohr / Kabel N > 400
Chemische Beständigkeit
0,1N Na₂SO₄ 30 Tage Keine Beschädigung
0,1N NaCl 30 Tage Keine Beschädigung
0,1N H₂SO₄ 30 Tage Keine Beschädigung
0,1N NaOH 30 Tage Keine Beschädigung
Diesel 30 Tage Keine Beschädigung
Benzin 30 Tage Keine Beschädigung
Sonstige Beständigkeit
Schimmelpilze   gut
Nagetiere   gut
Produkte anfordern
Grouped product items
Artikelnr. Artikelname Rohrdurchmesser min.-max. (mm) Kabel of Leitungen von-bis (mm)

Geben Sie die Mengen ein, die Sie bestellen / anfordern möchten.

Bestelleinheit
Menge
80219 MD1-FttH Hauseinführung 1x4-12mm Ø 16-20 4-12 Bestelleinheit ein Stück
80219.3 SET - MD1-FttH Hauseinführung + FttH 90° Einführungselement für 1x4-8mm Ø 16-20 4-8 Bestelleinheit ein Set
80219.6 SET - MD1-FttH Hauseinführung + FttH 90° Einführungselement für 1x10-12mm Ø 22-25 10-12 Bestelleinheit ein Set
80221 MD1-FttH Hauseinführung 1x14-20mm Ø 32-40 14-20 Bestelleinheit ein Stück
