MD1-FttH Mehrfach-Mauerdurchführung

Geh zurück

Die MD1 FttH (Fibre to the home) Mehrfach-Mauerdurchführung ist ein gas- und wasserdichtes Mauerdurchführungsystem für bis zu 4 Mikrorohre oder Kabel.

Die Verschlusskappe mit Einfüllöffnung wird durch eine Verankerung im Bohrloch fest auf der Außenseite des Gebäudes platziert. Zusätzliches Verschrauben ist nicht erforderlich.

Durch die Verwendung des PU Expansionsharzes Typ 2234 wird eine Abdichtung gegen Gas und Wasser gewährleistet. Die Verpackung des Gießharzes in einem 2-Kammer Mischbeutel, enthält ausreichend Gießharz, um eine optimale Abdichtung sicherzustellen. Nach dem Einfüllen des Harzes expandiert dieses und befüllt die gesamte Durchführung. Kleinere Beschädigungen an der Außenseite des Mauerwerks werden gleichzeitig ausgeglichen.

Um die Mauerdurchführung von innen abzudichten empfehlen wir die Verwendung der Fill & Seal Dichtungspaste.



Produktbroschüre MD1-FttH und Glasfaserkatalog
direkt zum Download

Download MD1 Flyer        Download MD1 Flyer





Produktblatt herunterladen
  • Universell geeignet für bis zu 4 Mikrorohre oder Kabel
  • Das Ausschäumen längs des Bohrlochs und an der Außenwand gewährleistet absolute Dichtheit
  • Gas- und wasserdicht bis 2,0 bar
  • Schnelle und einfache Montage ohne Spezialwerkzeug
  • Keine aufwändige Kernlochbohrung notwendig
  • Auch für schräge Durchführungen geeignet
  • Geeignet zum Abdichten von Bohrungen in den gängigsten Wandarten mit Abdichtungen nach DIN 18533 sowie Wänden aus WU-Beton mit Beanspruchungsklasse 1 und 2 (Gas- und Wasserdicht, Prüfdruck 2 bar).
  • Erfüllt die DIN 18322 Kabelleitungstiefbauarbeiten
  • Hohe mechanische Festigkeit, beständig gegen Erdbewegungen, Erschütterungen und Vibrationen
  • Über 30 Jahren praxiserprobt, in vielen Telekom / FO-Netzwerke installiert

Auswahltabelle

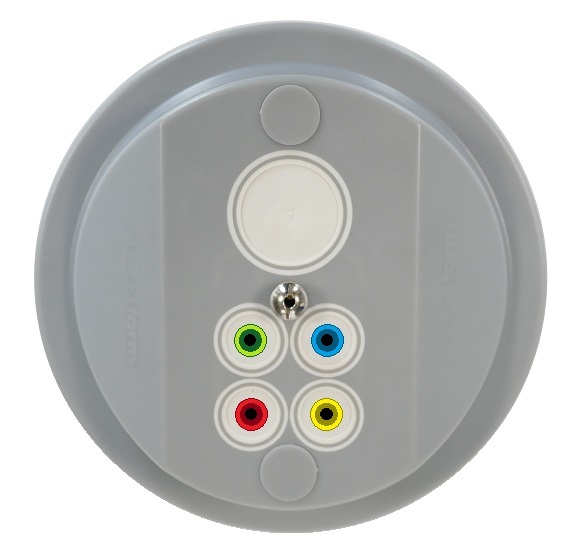

FttH duct seal 4x

Kleine Öffnungen
max. Ø 12,5mm

Durchmesser Mikrorohr / Kabel Anzahl der Mikrorohre / Kabel Durchmesser Bohrung Artikel
4mm 1 - 4 16mm - 32mm 80217
5mm 1 - 4 16mm - 32mm 80217
6mm 1 - 4 16mm - 32mm 80217
7mm 1 - 4 16mm - 32mm 80217
8mm 1 - 4 16mm - 32mm 80217
10mm 1 - 3 32mm 80216
10mm 4 40mm 80216
12mm 1 - 3 40mm 80216
12mm 4 50mm 80216

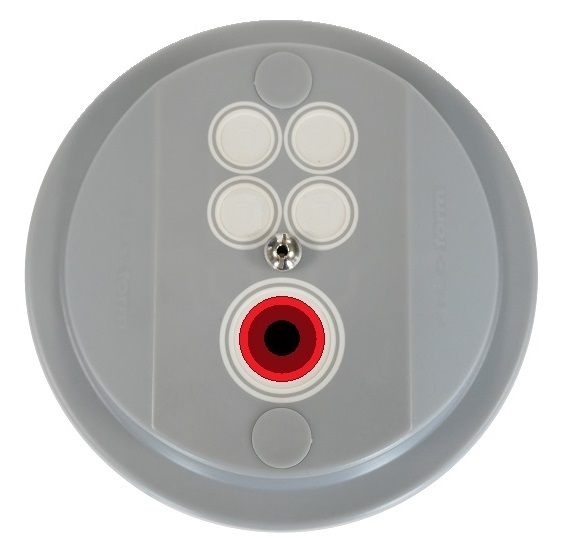

MDI FttH 1x

Große Öffnung
max. Ø 20mm

Durchmesser Mikrorohr / Kabel
Anzahl der Mikrorohre / Kabel
Durchmesser Bohrung
Artikel
14mm 1 32mm 80216
16mm 1 32mm 80216
18mm 1 32mm 80216
20mm 1 32mm 80216



FttH duct seal 1x14-20mm / 2x4-12mm

Kombinationmax.
1 x Ø 20mm
2 x Ø 12,5mm

Durchmesser Mikrorohr / Kabel Anzahl der Mikrorohre / Kabel Durchmesser Bohrung Artikel
1x 14mm
2x 4mm - 8mm
3 40mm 80216
1x 14mm
2x 10mm - 12mm
3 50mm 80216
1x 16mm
2x 4mm - 8mm
3 40mm 80216
1x 16mm
2x 10mm - 12mm
3 50mm 80216
1x 18mm
2x 4mm - 8mm
3 40mm 80216
1x 18mm
2x 10mm - 12mm
3 50mm 80216
1x 20mm
2x 4mm - 8mm
3 40mm 80216
1x 20mm
2x 10mm - 12mm
3 50mm 80216

Lieferumfang eines Satzes

Artikelnr. 80217
Artikelnr. 80216
MD1-FttH 4x4-8mm MD1-FttH 4x12,5 / 1x20mm
  • MD1-FttH Verschlusskappe
  • Verankerung (klein)
  • 2-Komponenten Mischbeutel 101g - PU Gießharz Typ 2234
    im praktischen Zweikammer-Mischbeutel mit Einfüllöffnung
  • Schutzhandschuhe
  • Schmirgelleinen
  • MD1-FttH Verschlusskappe
  • Verankerung (groß)
  • 2-Komponenten Mischbeutel 129g - PU Gießharz Typ 2234
    im praktischen Zweikammer-Mischbeutel mit Einfüllöffnung
  • Schutzhandschuhe
  • Schmirgelleinen
Artikelnr. 80217.2

SET - MD1-FttH + FttH 90°Einführungselement für 2x7mm
  • FttH 90° Einführungselement 1x10-12/2x7mm
  • MD1-FttH Verschlusskappe
  • Verankerung (klein)
  • 2-Komponenten Mischbeutel 101g - PU Gießharz Typ 2234
    im praktischen Zweikammer-Mischbeutel mit Einfüllöffnung
  • Schutzhandschuhe
  • Schmirgelleinen


Abmessungen Verschlusskappe

Außendurchmesser Innendurchmesser Höhe
132 mm 106 mm 30 mm

Technische Daten - Expansionsharz

Eigenschaften Einheit Wert
Start der Expansionszeit Sekunden > 95
Ende der Expansionszeit Minuten 15
Druckbelastbarkeit N / cm² > 100
Gas-und Wasserdichtheit 1,0 bar 30 Tage kein Austritt
Gas-und Wasserdichtheit 2,0 bar 24 Stunden kein Austritt
Volumenbeständigkeit in Wasser Würfel 10 x 10 cm keine Veränderung
Temperaturzyklen, -20°C bis +40°C 10 aufeinanderfolgende Zyklen kein Austritt
Vibrationstest 10 Hz/Amplitude 3mm 240 Stunden kein Austritt
Axiale Zugkraft Durchmesser x 10 N kein Austritt
Biegungswiderstand Kabel 45° in 2 Richtungen>250mm kein Austritt
Max. Gießharzausdehnung im Bohrloch cm < 40
Temperaturbeständigkeit °C +120
Chemische Beständigkeit
0,1N Na₂SO₄ 30 Tage keine Beschädigung
0,1N NaCl 30 Tage keine Beschädigung
0,1N H₂SO₄ 30 Tage keine Beschädigung
0,1N NaOH 30 Tage keine Beschädigung
Diesel 30 Tage keine Beschädigung
Benzin 30 Tage keine Beschädigung
Sonstige Beständigkeit
Schimmelpilze   gut
Nagetiere   gut
Haltbarkeit Monate mindestens 30
Weitere Informationen
Zusätzliche Informationen

Montageanweisung

Sicherheitsdatenblatt
