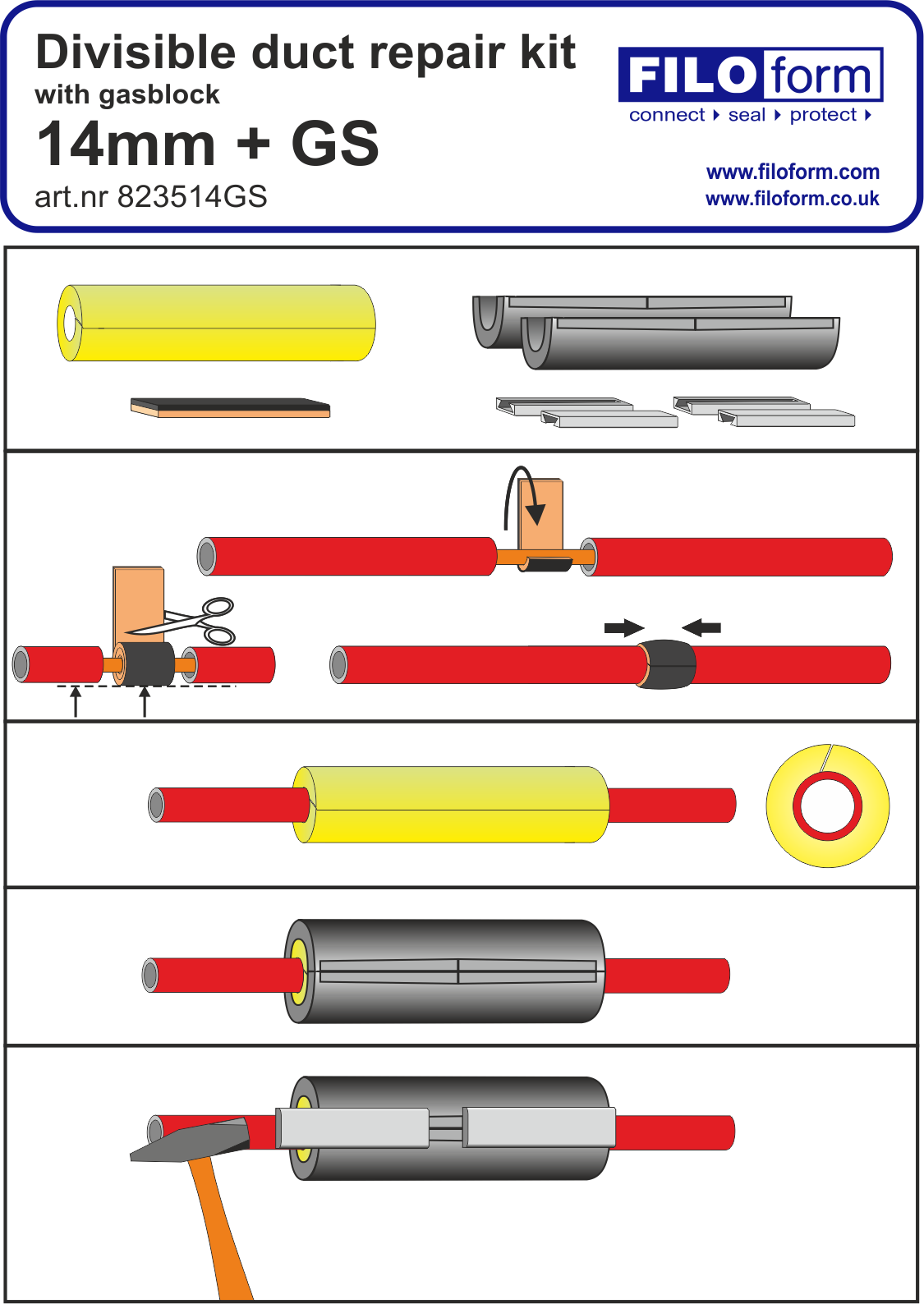

Der teilbare Rohr-Reparatursatz + Gas-Stop eignet sich, um eine gas- und wasserdichte Abdichtung bei einem beschädigten Schutzrohr (Subduct) herzustellen, wenn dieses Rohr bereits mit einem Kabel belegt ist.
Die Abdichtung wird durch den flexiblen und anpassungsfähigen Silikoneinsatz erreicht. Durch das Verschließen des Gehäuses wird der Silikoneinsatz fest auf das beschädigte Rohr gepresst und dichtet dadurch das beschädigte Rohr zuverlässig ab.
Durch den integrierten Gas-Stop wird eine zuverlässige Abdichtung gegenüber Gas und Wasser bis zu 0,5 bar erreicht.
- Gas- und wasserdicht bis 0,5 bar
- Universeller Gas-Blocker aus selbstverschweißendem Material, dichtet alle Kabelgrößen
- Zur Verbindung und Reparatur von beschädigten Mikrorohren (Subducts)
- Einsetzbar im Erdreich
- Für nachträgliche Montage geeignet
- Einfache Handhabung
- Intelligente und schlanke Bauform
Abmessungen
| Teilbarer Rohr-Reparatursatz 5 / 7 / 8 / 10 / 12 / 14 / 16 mm | 42 mm x 145 mm |
| Teilbarer Rohr-Reparatursatz 18 / 20 / 25 mm | 49 mm x 145 mm |
Material
| Gehäuse | glasfaserverstärktes PA |
| Einsatz | Silikon |
| Gas-Blocker | Sealpass Schwarze Seite: EPT-Butylkautschuk Braune Seite: Butylkautschuk, Vaselin |
| Abdichtung zum Rohr | 0,5 bar |
| Abdichtung des Gas-Stop zum Kabel | 0,5 bar |
Auszugskraft Dichtung vs Rohr
| Rohrgröße (AD) | Wert(N) |
| 5mm | >100 N |
| 7mm | >125 N |
| 8mm | >160 N |
| 10mm | >200 N |
| 12mm | >250 N |
| 14mm | >350 N |
| 16mm | >500 N |
| 20mm | >550 N |
Meßgeschwindigkeit 100mm/min
Temperature 20°C
Zugfestigkeit des Kabels aus dem teilbaren Rohr-Reparatursatz + Gas-Stop
| Rohrgröße | Kabelgröße | Wert(N) | ||||||
| 7/4mm | 2,5mm | >17 N | ||||||
| 10/8mm | 5mm | >35 N | ||||||
| 12/8mm | 2,5mm | >17 N | ||||||
| 12/8mm | 7mm | >45 N | ||||||
| 14/10mm | 2,5mm | >17 N | 14/10mm | 7mm | >45 N | 16/12mm | 8mm | >45 N |
| 20/16mm | 12mm | >60 N |
Meßgeschwindigkeit 100mm/min
Temperatur 20°C
